Procesadores Intel de 12.ª, 13.ª y 14.ª generación y compatibilidad con DDR5 de alto rendimiento
La R68AX se basa en el chipset Intel R680E. Esta placa base industrial admite memoria DDR5 ECC o no ECC, 12 puertos USB y PCIe 5.0. Esta placa base de larga duración es ideal para entornos industriales de fabricación, petróleo y gas, y otros, y está diseñada pensando en la longevidad y el rendimiento.
| Factor de forma | ATX | 12 ″ x 9.6 ″ (305mm x 244mm) |
|---|---|---|
| Conjunto de chips/procesador | chipset | Intel® R680E |
| CPU | Intel® Bartlett Lake de 8.ª generación (serie 2), de 12.ª, 13.ª y 14.ª generación, hasta 125 W | |
| Speed (Rapidez) | N/A | |
| TDP | N/A | |
| Núcleo / hilos | N/A | |
| BIOS | BIOS | BIOS UEFI AMI® |
| Slots de expansión | PCI-Express | 1 x PCIex16 (5.0) (con soporte de bifurcación) |
| 2 PCIex4 (4.0) | ||
| 1 PCIex4 (3.0) | ||
| 3 PCIex1 (4.0) | ||
| Salud Cerebral | DIMM | DDR5 de doble canal de 4400 MHz, U-DIMM con ECC o sin ECC, hasta 192 GB |
| DISEÑO | VGA | 1 |
| LVDS | N/A | |
| DP | 2 (DP++) | |
| Conectores internos | USB | 1 x 3.2 Gen 2×1 (1 x con 100 W PD y RGB) |
| 1 x 3.2 Generación 2×2 | ||
| 1 x 3.2 Generación 1×1 | ||
| 3 x 2.0 | ||
| Audio | 1 x audio frontal | |
| SATA | 4 (Compatibilidad con RAID, alimentación 2x) | |
| M.2 | 3 (2 x M.2-M 22110, 1 x M.2-E 2230) uno compartido con PCIex4 | |
| Puertos seriales | 2 (1 x RS-232/422/485, 1 x nivel TTL) | |
| GPIO | 1 | |
| Energía | 1 ATX de 24 pines, 1 ATX de 8 pines de 12 V | |
| Otra | 1 x POST, 1 x LPC, 5 x compatibilidad con ventiladores PWM, 1 x intrusión en el chasis | |

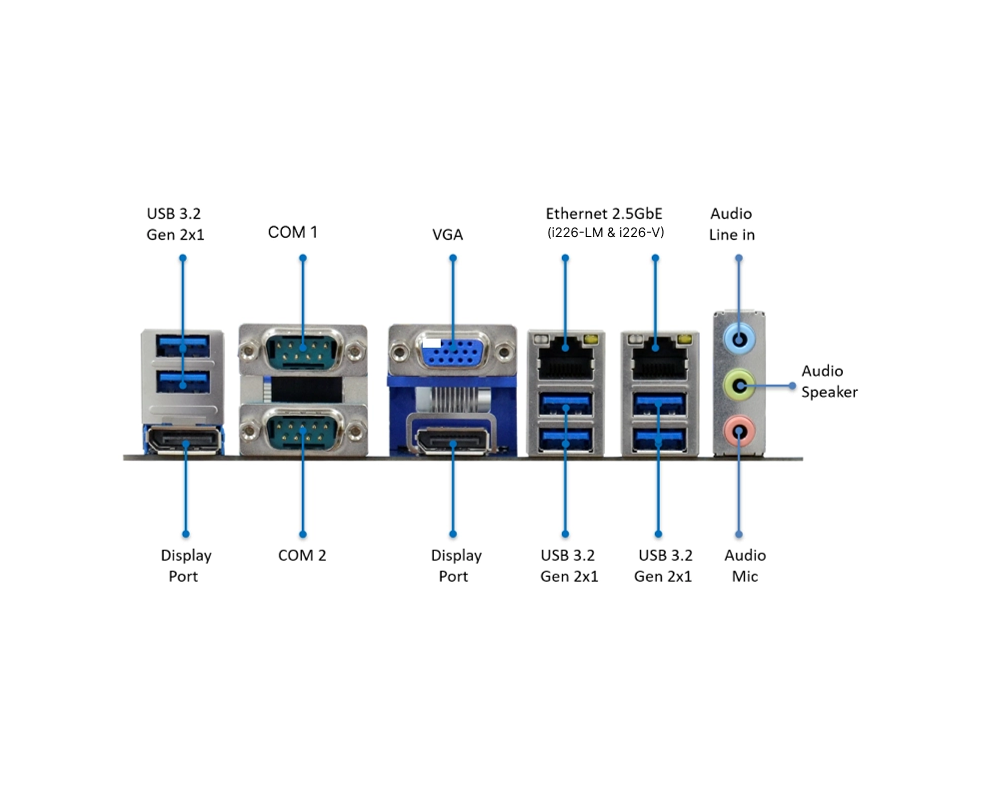

| E / S trasera | USB | 6 x 3.2 Gen2x1 (USB-A) |
| Ethernet | 2 x 2.5 GbE (i226-V / i226-LM) | |
| Puertos seriales | 2 (RS-232/422/485) | |
| Audio | 1 x conector de micrófono | |
| 1 x conector de salida de altavoz | ||
| 1 x conector de entrada de línea | ||
| Energía | N/A | |
| Seguridad | TPM 2.0 | NPCT750A o PTT |
| Perro guardián | Programable | segundos 1-255 |
| Responsabilidad | Temperatura de funcionamiento | 0 ~ 60 ° C (32 ~ 140 ° F) |
| Temperatura no operativa | -40 ~ 75 ° C | |
| Humedad de funcionamiento | 0% ~ 90% de humedad relativa, sin condensación | |
| Cumplimiento | Certificaciones | FCC, CE, RoHS, LVD, REACH (diseñado para cumplir) |
| Órdenes | Número de refacción | R68AX |
